Vårt fotovoltaiksystem för PREFALZ-tak är en kombination av glas/glasfotovoltaikmoduler med de specialutvecklade fals- och modulklämmorna i en komponent som fästs direkt på den stående falsen. På så sätt möjliggör PREFALZ solpaneler en installation i linje med taket och med en minimal installationshöjd.
PREFALZ tydliga formspråk får fortsätta på ett harmoniskt sätt, vilket gör att takplåtarna karaktäristiska utseende bibehålls.
Fördelar med PREFALZ solpanel
Estetiskt tilltalande
Parallellt med taket, takplåtens karaktär bibehålls, platt uppbyggt komplett system, anpassat till plåttypen på PREFALZ-täckningen
Motståndskraftigt
Robust, hållbar glas/glasfotovoltaikmodul med den senaste TOPCon-celltekniken
Ingen takgenomföring
Solpanelerna fästs direkt i de stående falsarna med modulklämmorna – det krävs ingen genomföring av skruvar genom taktäckningen etc.
2-i-1
Fals- och modulklämma i en enda produkt, enkel och snabb montering med behov av få komponenter
Estetiskt tilltalande
Parallellt med taket, takplåtens karaktär bibehålls, platt uppbyggt komplett system, anpassat till plåttypen på PREFALZ-täckningen
Motståndskraftigt
Robust, hållbar glas/glasfotovoltaikmodul med den senaste TOPCon-celltekniken
Ingen takgenomföring
Solpanelerna fästs direkt i de stående falsarna med modulklämmorna – det krävs ingen genomföring av skruvar genom taktäckningen etc.
2-i-1
Fals- och modulklämma i en enda produkt, enkel och snabb montering med behov av få komponenter
Kan eftermonteras
Solpaneler kan monteras på nya PREFALZ-tak och eftermonteras på redan existerande PREFALZ-tak.
Prestandagaranti
Solpanel: 10 års produktgaranti
Prestandagaranti: 85 % av modulens nominella effekt efter 25 år, ytterligare 25 års produktgaranti på PREFA-underkonstruktionen
Oberoende, ekonomiskt & hållbart
Solen finns alltid tillgänglig som energikälla. Den energi som alstras kan användas direkt, matas in i nätet eller lagras. CO2-vänlig alstring
Made in Austria.
Solpanelen PREFALZ är utvecklad och tillverkad i hög kvalitet i Österrike och är 100 % kompatibel med PREFA komplett system
Kan eftermonteras
Solpaneler kan monteras på nya PREFALZ-tak och eftermonteras på redan existerande PREFALZ-tak.
Prestandagaranti
Solpanel: 10 års produktgaranti
Prestandagaranti: 85 % av modulens nominella effekt efter 25 år, ytterligare 25 års produktgaranti på PREFA-underkonstruktionen
Oberoende, ekonomiskt & hållbart
Solen finns alltid tillgänglig som energikälla. Den energi som alstras kan användas direkt, matas in i nätet eller lagras. CO2-vänlig alstring
Made in Austria.
Solpanelen PREFALZ är utvecklad och tillverkad i hög kvalitet i Österrike och är 100 % kompatibel med PREFA komplett system
Anpassad till PREFALZ taksystem: PREFA komplett system
Solpanel PREFALZ är till 100 % kompatibelt med PREFALZ taksystem. Glas/glasfotovoltaikmodulerna monteras på falsen och är anpassade till falsbredderna 500 och 650 – utseendet på den dubbla stående falsen bibehålls dock.
PREFALZ solpaneler kan monteras på nya PREFALZ-tak och när som helst eftermonteras på redan existerande PREFALZ-tak.
Leveransomfattning
Fotovoltaiksystemet är individuellt och exakt anpassat till takprodukten. PREFALZ solpanelspaket består inte bara av solpanelhållare utan även solpaneler i rätt storlek.
Följande komponenter finns tillgängliga för PREFALZ solpanel från PREFA:
- PREFALZ solpanel
- Mitt- och ändklämmor
- Halkskydd
- Kabelpaket med samtliga matnings- och utgångskablar som behövs
- diverse servicetjänster (t.ex. montering av fotovoltaikanläggning)
PREFALZ aluminiumplåtar för själva taket ingår dock inte i paketet. Dessa måste beställas separat.

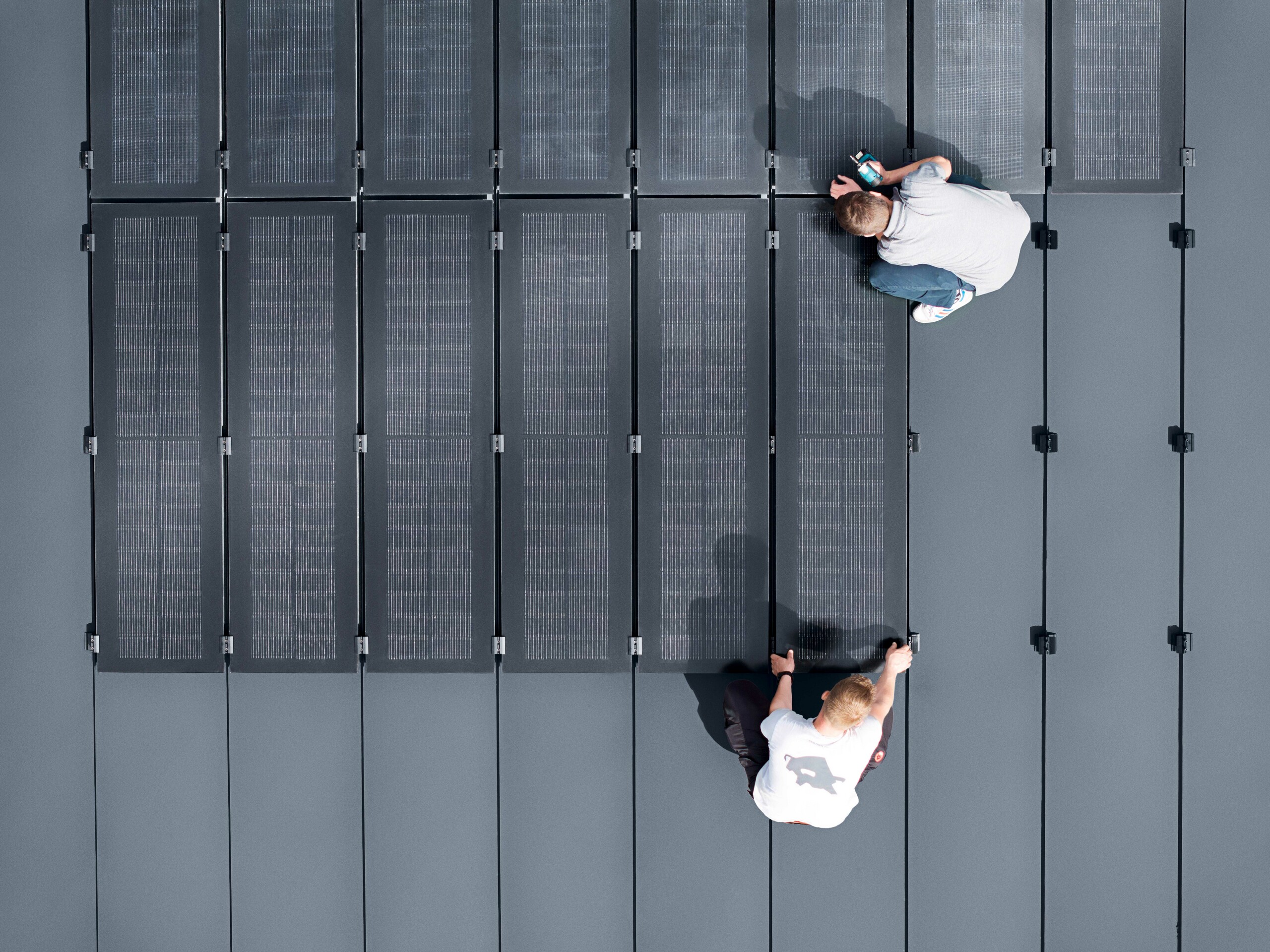

Montering PREFALZ solpanel
Med en installationshöjd om endast 70 mm integreras denna lösning på ett harmoniskt sätt i takytan – och är därför mycket smalare än vanliga taklösningar.

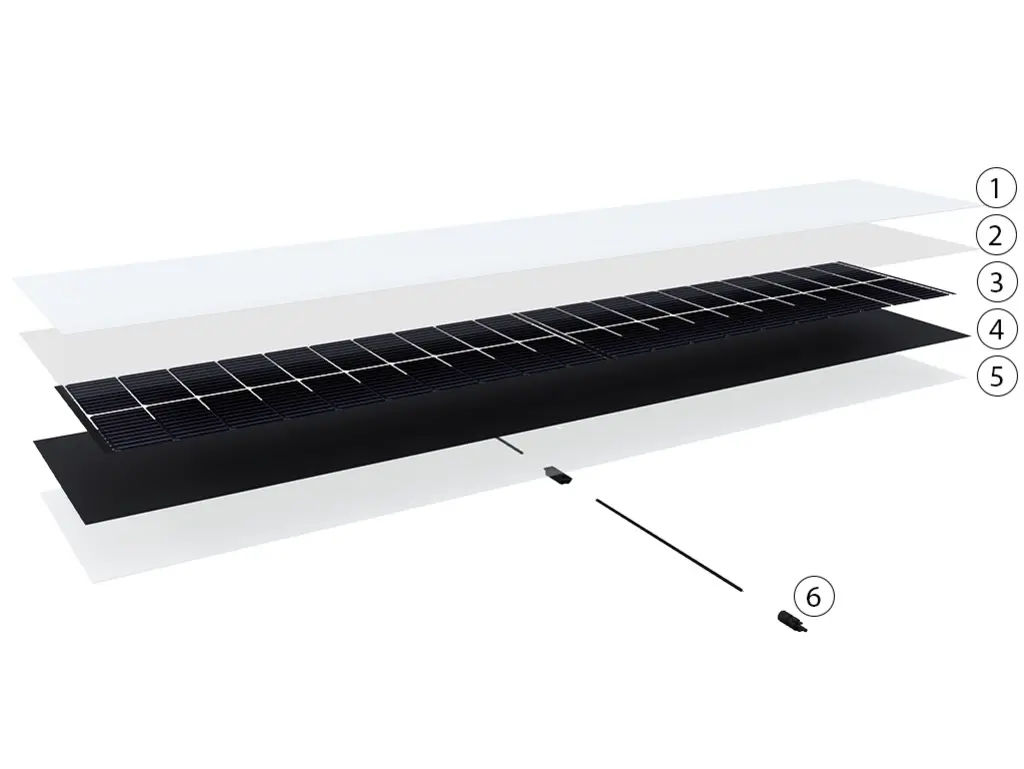

- 3,2 mm prismasolcellsglas
- Inkapslingsmaterial
- Fotovoltaikcelltyp TOPCon
- Inkapslingsmaterial
- 3,2 mm bakre glas
- anslutningsdosa, MC4-kontakt/uttag med solcellskabel och kabelskyddsslang
Finns i två storlekar: Täckande bredder
Solpanel PREFALZ 500 |
Mått: 2 000 x 408 mm |
|---|---|
Solpanel PREFALZ 650 |
Mått: 2 000 x 558 mm |
Garanti
PREFA erbjuder omfattande garantitjänster för PREFALZ solpanelslösning. Njut av en trygg känsla med en prestandagaranti om 25 år. Modulerna har fortfarande en garanterad prestanda om 85 % av den nominella effekten även efter denna tidsperiod.
Färger på fotovoltaikmoduler och modulklämmor
PREFALZ solpaneler finns i svart och levereras med passande svart eloxerade modulklämmor.
Takprodukten (aluminiumplåtar) PREFALZ finns i standardfärgerna.
Teknisk information
Solpanel PREFALZ 500 |
Solpanel PREFALZ 650 |
|
Prestanda |
150 Wp |
150 Wp |
Yta som krävs |
5,44 m²/kWp |
7,44 m²/kWp |
Mått |
2.000 x 408 mm |
2.000 x 558 mm |
Vikt |
15 kg (18 kg/m²) |
21 kg (18 kg/m²) |
Celltyp |
TOPCon |
TOPCon |
Taklutning |
ab 3° (5 %) |
ab 3° (5 %) |
Material |
Främre glas 3,2 mm |
Främre glas 3,2 mm |
Kontakt |
Standard-MC4-kontakt/uttag |
Standard-MC4-kontakt/uttag |
Infästning |
Med solpanelsmitt-/ändklämma PREFALZ 500/650 på dubbel stående fals, beroende på taklutning och plats varierar antalet klämmor per modul. |
Med solpanelsmitt-/ändklämma PREFALZ 500/650 på dubbel stående fals, beroende på taklutning och plats varierar antalet klämmor per modul. |
Beakta nationella regler och standarder.
Frågor och svar om PREFALZ solpanel
Det är en fotovoltaiklösning för tak som består av glas/glasfotovoltaikmoduler med den innovativa TOPCon-celltekniken.
PREFALZ solpaneler är till 100 % kompatibla med PREFALZ taksystem och anpassade till falsbredderna 500 och 650. Utseende hos de dubbla stående falsplåtarna förblir detsamma.
- KRAFTFULLT – TOPCon-celltekniken ger 10 % mer prestanda – även i sämre ljusförhållanden
- REDUCERING – 15 % mindre enstaka komponenter (inga skenor och lösa komponenter)
- HANTERING – Vårt system möjliggör 20 % snabbare montering (färdiga komponenter) i jämförelse med vanliga taklösningar
- ANVÄNDNINGSOMRÅDE – Monteringssystemet kan användas med en taklutning om 3° till 60°.
- UTSEENDE – Dubbla stående falsplåtar bibehålls inom ramen för det kompletta systemet.
- ESTESTISKT TILLTALANDE LOOK – En låg installationshöjd om 70 mm för optimal integration i takytan, svart eloxerad fals- och modulklämma i en enda komponent
- SYSTEMAPPROACH – Anpassat till PREFA kompletta system och det beprövade PREFALZ Vario monteringssystem för solpanelhållare, ingen försämring av termisk linjär expansion
- GÅR ATT EFTERMONTERA – PREFALZ solpanel går att bygga ut på bestående PREFALZ dubbla stående falsplåtar utan behov av takgenomföringar.
- HÅLLBART – Till 100 % utvecklat och tillverkat i Österrike.
- LÅNG LIVSLÄNGD – 25 års produktgaranti på underkonstruktionen, baseras på livscykeln hos fotovoltaikmodulen 25 års prestandagaranti

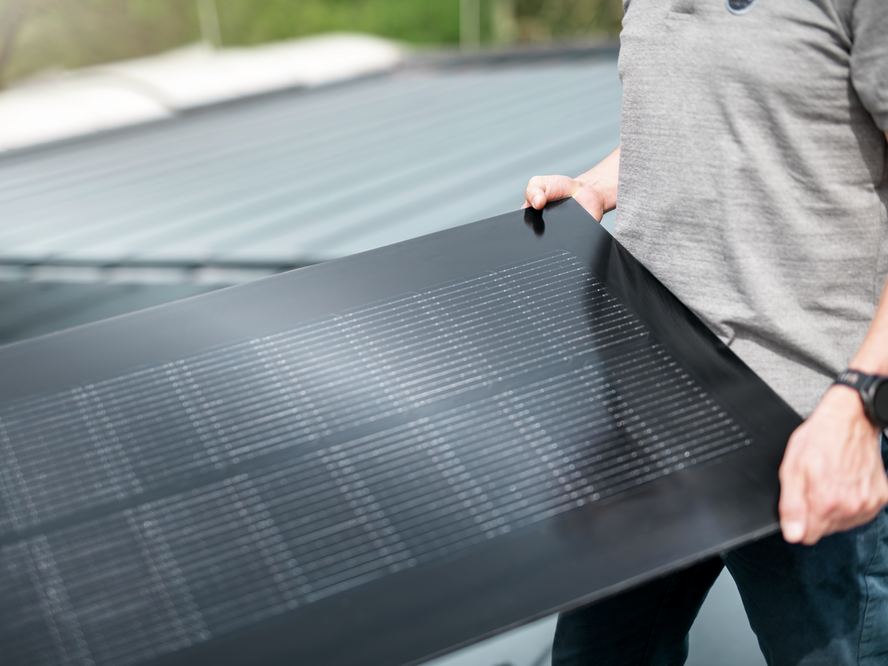

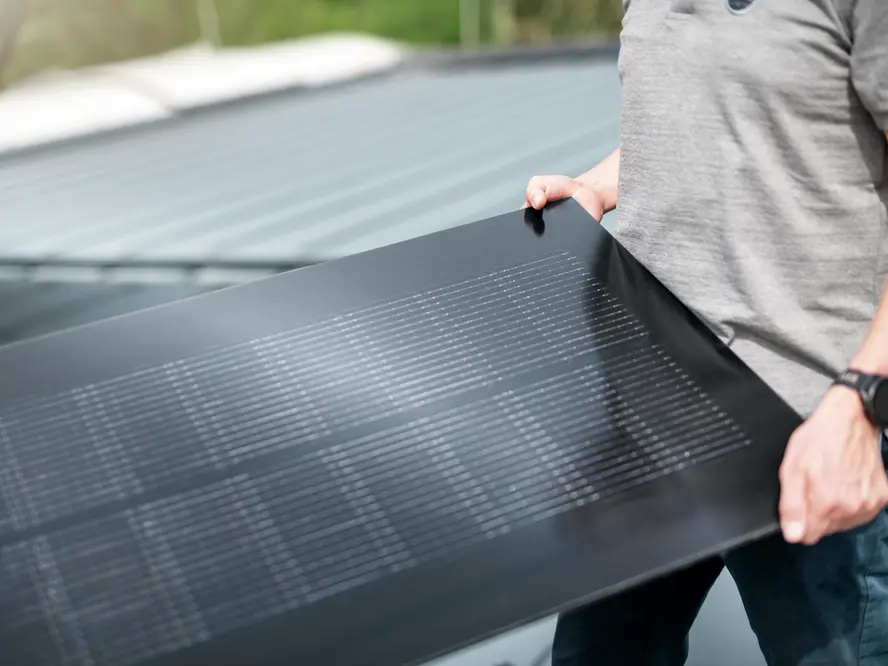

Solpanelen består av följande skikt:
- 3,2 mm prismasolcellsglas
- inkapslingsmaterial
- fotovoltaikcelltyp TOPCon
- inkapslingsmaterial
- 3,2 mm bakre glas
- anslutningsdosa, MC4-kontakt/uttag med solcellskabel och kabelskyddsslang
För installation av PREFALZ solpaneler behövs också mitt- och ändklämmor samt halkskydd och kablar.
Båda täckande bredder av PREFALZ solpanel har en prestanda om 150 Wp.
För solpanel PREFALZ 500 motsvarar detta ett utrymmesbehov om 5,44 m²/kWp, för solpanel PREFALZ 650 uppgår utrymmesbehovet till 7,44 m²/kWp.
PREFALZ solpanel är en solcellslösning för taket där modulerna är monterade på PREFALZ-tak. Detta är möjligt på en taklutning från 3° till 60°.
Kontakta din kontaktperson om du är intresserad av PREFALZ solpanel.
Installation av solcellsanläggningen sker via PREFA Produktteknik eller via hantverkare med hjälp av ett planeringsverktyg.
Begär också gärna en offert för att skräddarsy solcellsanläggningen efter dina individuella förutsättningar och behov.
Planering och användning
I detta avsnitt hittar våra hantverkare olika dokument om PREFALZ solpanel för nedladdning. Våra monteringspartners hittar mer information i serviceområdet. (Endast för partnerföretag – vänligen ha dina inloggningsuppgifter redo. Har du inte fått några inloggningsuppgifter? Kontakta då ansvarig lokal försäljningschef)
Specifik information för våra arkitekter och planerare: 3D- och BIM-data samt texturer för våra produkter hittar du även här: digital planering
Tillbehör
PREFA erbjuder ett omfattande komplett system för montering av fotovoltaikanläggningar på tak.
En fullständig och detaljerad lista av tillbehörsprodukter finns i vår prislista (endast för tillverkarverksamheter).

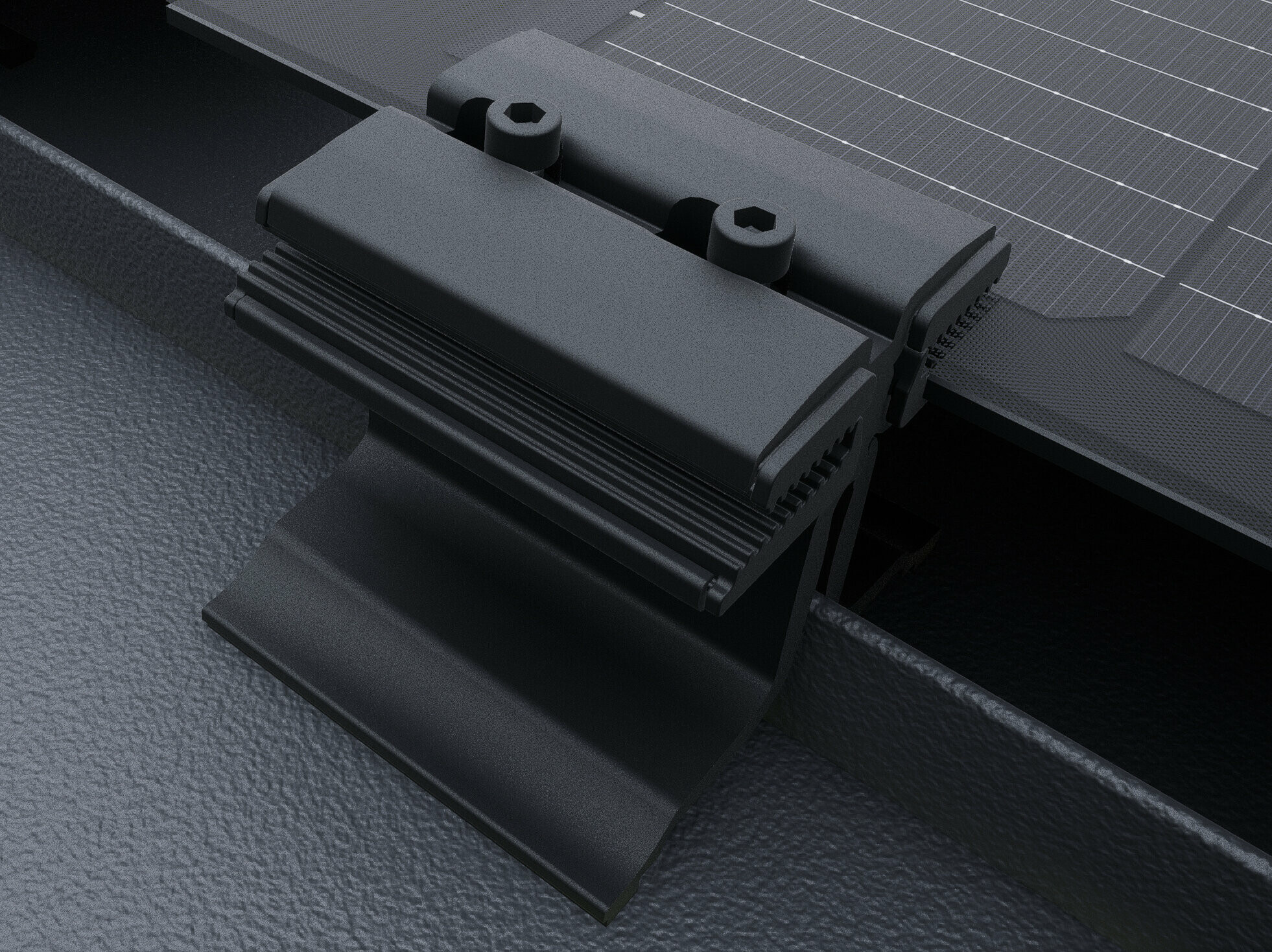

Solpanel mittklämma PREFALZ 500/650
Modul- och falsklämma i ett, svart eloxerad (färgmässigt passande med modulerna)

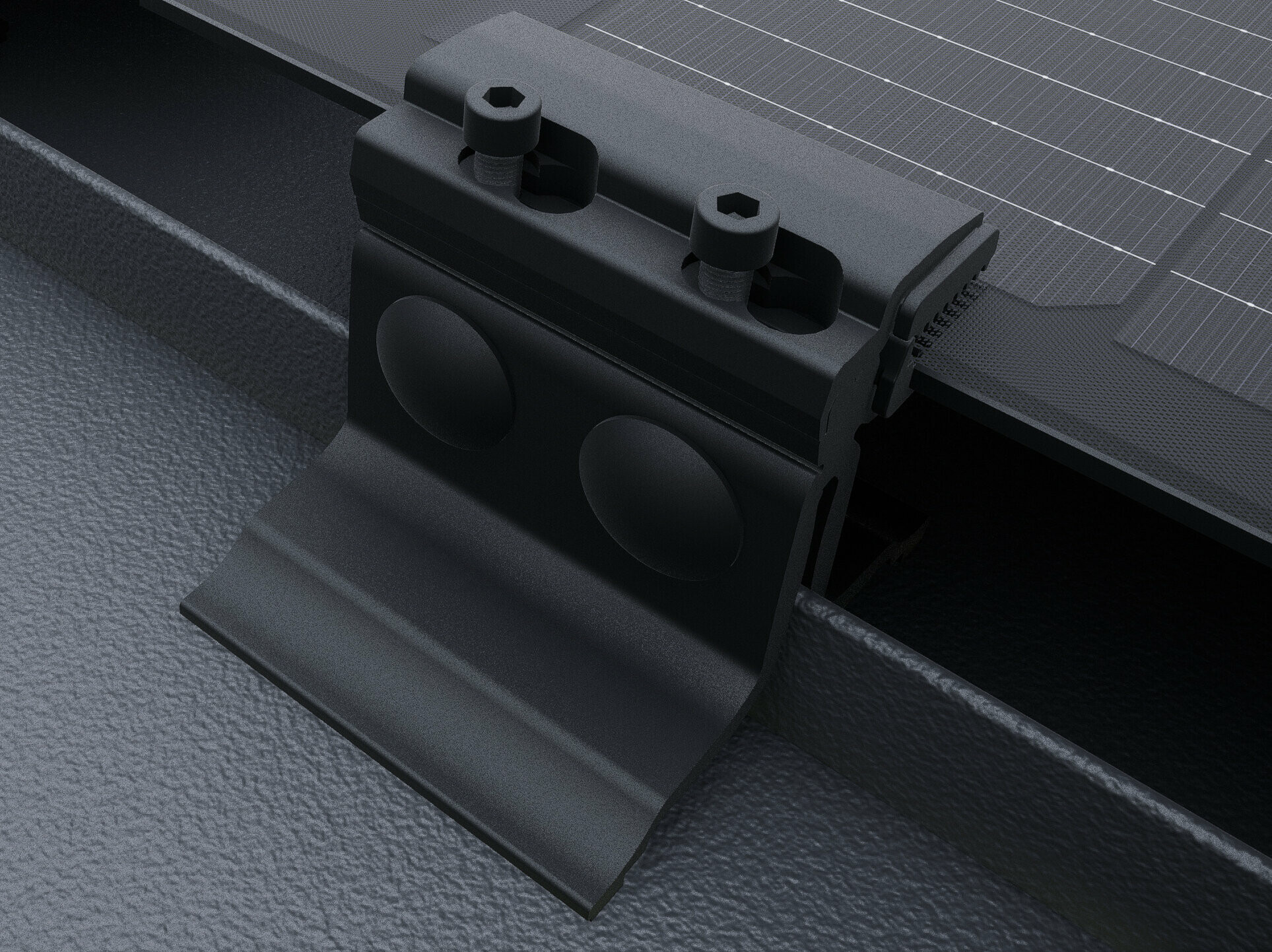

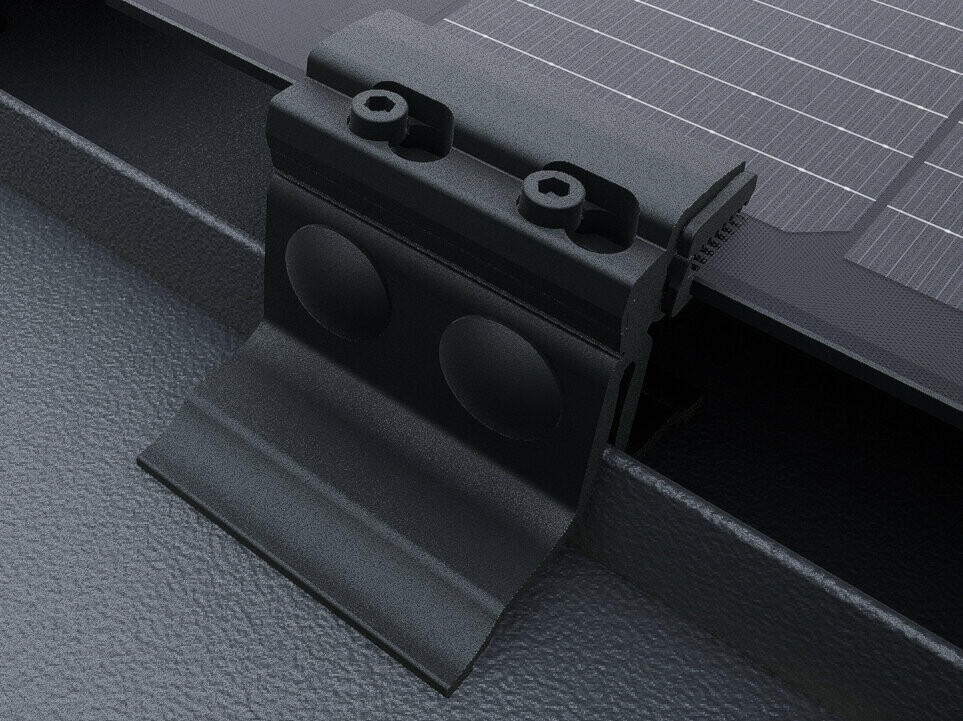

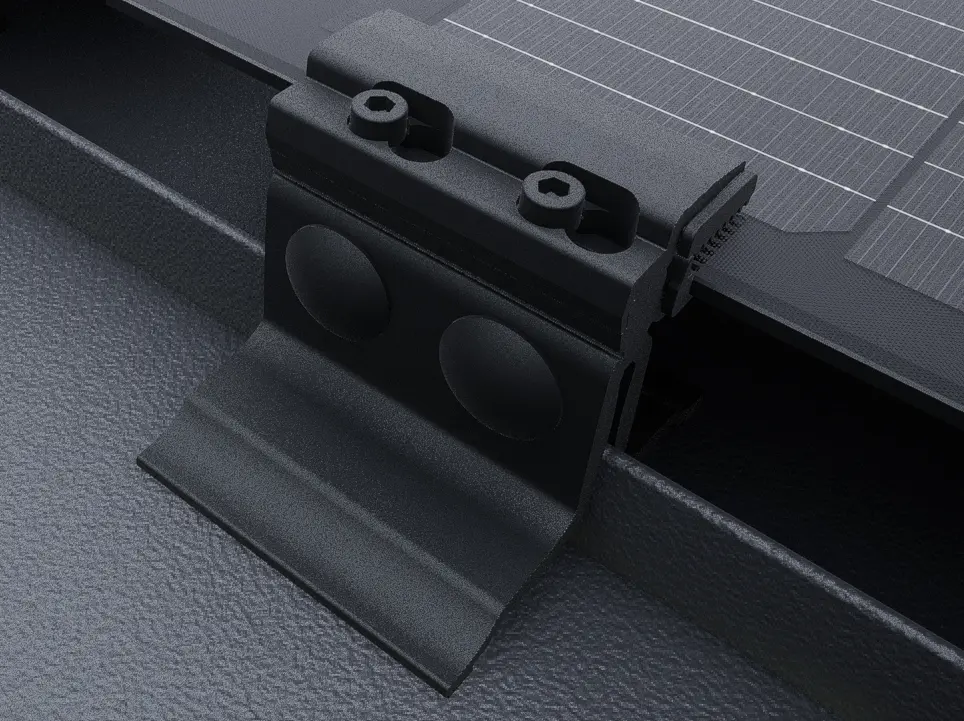

Solpanelsändklämma PREFALZ 500/650
Modul- och falsklämma i ett, svart eloxerad (färgmässigt passande med modulerna)

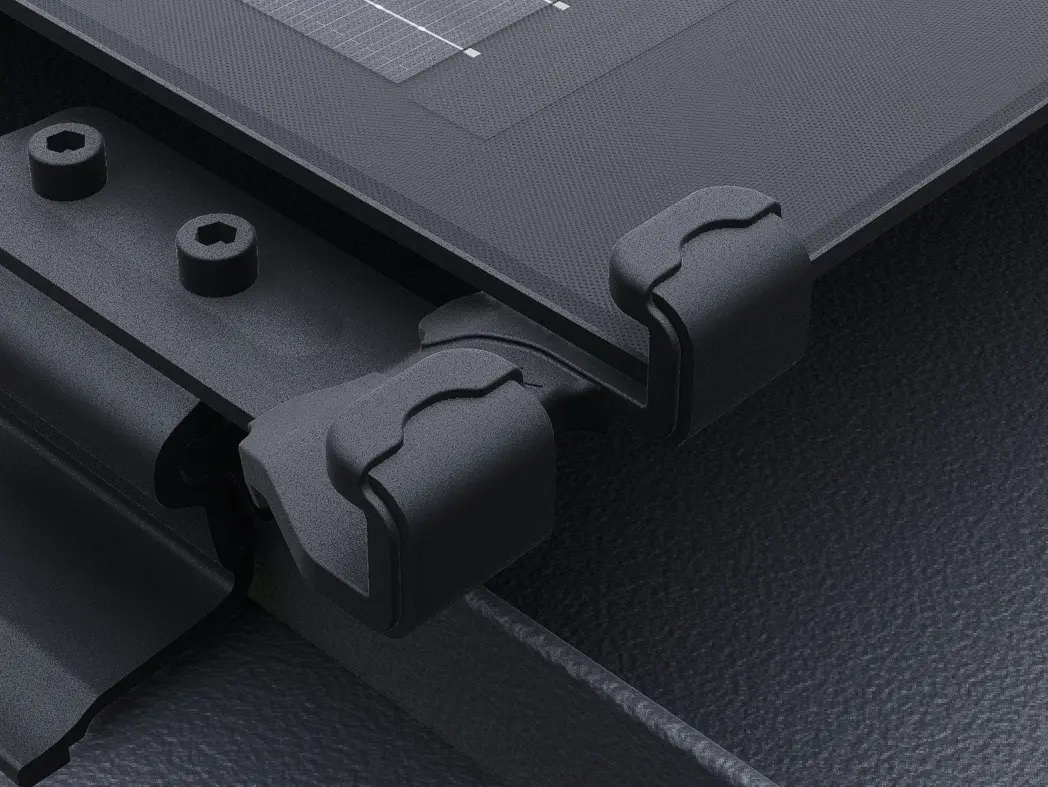

Solpanelshalkskydd PREFALZ 500/650
Säkrar modulen mot att halka av taket, svart eloxerad (färgmässigt passande med modulerna), 1 st. skydd för 2 fotovoltaikmoduler
Genomföring för kablar
För tät och säker införing av fotovoltaikkablarna på alla PREFA taksystem för att säkerställa kabelisoleringen på lång sikt.
